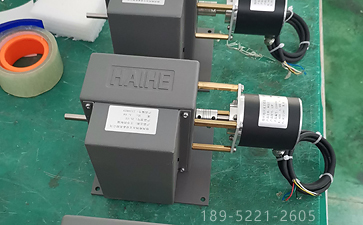

徐州海河HZW-ZL軸連接閘位計限位開關一體式如何安裝調試

軸連接閘位計限位開關一體式的安裝調試需結合機械固定、電氣接線及參數校準三方面規范操作，具體步驟如下：

?一、安裝前準備?

?工具與材料?

工具：Posidrive螺絲刀（n1/n2）、L形六角扳手（3mm）、電鉆、水平儀、卷尺。

材料：M4/M5螺釘、聯軸器、14AWG電線（GLS系列適配）、防塵罩。

防護：安裝時嚴禁敲擊或摔打設備，避免機械損傷。

?安裝位置選擇?

?機械固定?：在安裝平臺上打4-M5孔（孔深20mm，孔距110mm×135mm），確保底板水平穩固。

?被測件連接?：在被測件上打3-M4螺紋孔（以中心軸為圓心、?40直徑、120°均勻分布），用于固定法蘭。

?環境要求?：選擇干燥、通風位置，避免濕氣積聚；豎直安裝時導管進口朝下，便于排水。

?二、機械安裝步驟?

?主令控制器固定?

取下行程開關防塵罩，焊好輸出線（常開/常閉觸點自選）。

將主令控制器放置在安裝基面，調整輸入軸與被測件軸同軸度，偏心聯軸器需靈活轉動，無卡死或脫開現象。

固定主令控制器，確保其位置有利于濕氣自然排干。

?編碼器與支撐板安裝?

將編碼器安裝在支撐板上，再將支撐板固定在支柱上。

連接編碼器與配套儀表，松開聯軸器螺釘，旋轉減速箱輸入軸，驗證編碼器輸出值隨軸旋轉變化。

?三、電氣接線與參數設置?

?接線規范?

使用14AWG電線，確保開關內線纜無交迭，避免裝回開關蓋時干涉動作。

信號線與高壓線、動力線分開走線，防止干擾。

接線時斷電操作，擰緊螺釘最大力不超過80N·cm（7in·lb）。

?限位參數校準?

?上下限位調整?：

松開凸輪螺釘，在編碼器值旋轉至上、下限位時擰緊螺釘。

旋轉至上、下限位時，行程開關動作需靈活可靠。

?脈沖限位設置?（如適用）：

根據閘門高度設定脈沖數（如2.5米對應2500個脈沖）。

達到脈沖數時自動觸發限位保護。

?促動器方向優化?

?推桿促動器?：?jiǎn)?dòng)力方向與推桿軸線一致。

?控制桿促動器?：促動力方向與控制桿旋轉軸線垂直。

頭部組件可旋轉90°調整方向，拆下4個組合頭部螺釘后重新定位。

?四、調試與測試?

?功能驗證?

手動測試促動器，確保開關功能正常且移動自如。

檢查行程開關“啪”的響聲，確認觸點閉合/斷開可靠。

模擬閘門動作，驗證上限、下限保護跳閘功能。

?數據校準?

對比編碼器值與實際閘門高度，調整聯軸器緊定螺釘直至數據一致。

使用Modbus通信協議（RTU方式）讀取數值，驗證通信正常。

?五、維護與注意事項?

?定期檢查?

清理設備表面灰塵，檢查接線是否松動。

驗證限位開關動作靈活性，防止機械磨損導致誤差。

?安全規范?

禁止將限位開關作為物理限位使用，避免機械沖擊。

更換零件時確保型號匹配，重新測試功能正常。
